可變角度輸送滾輪組

重負荷

型式：JTCR

藉由自動同步焊接和使用精準度高的深溝滾珠軸承，駿維的鋼管滾輪有優良的真圓度、絕佳的動平衡和摩擦阻力小。

駿維在鋼管滾輪設計有豐富的經驗，可提供各種不同的尺寸等級來符合客戶的需求。藉由自動同步焊接、獨特的四合一密封件和內外精加工軸承座，我們的鋼管滾輪能確保較長的使用年限、較少皮帶跳動、震動和皮帶受損。

特性 / 優點

HDPE管或鋼管

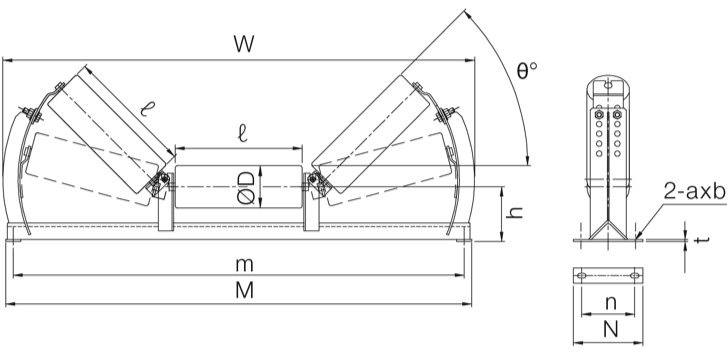

規格表 – 輕負荷

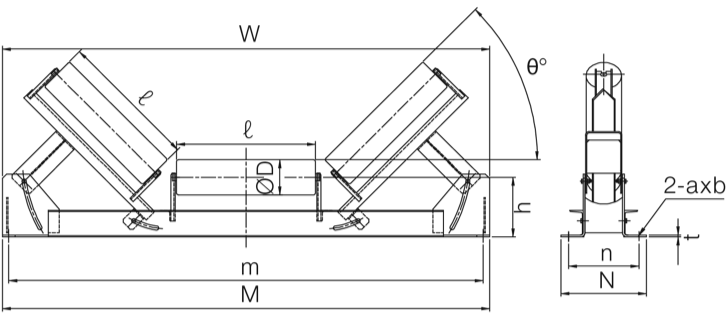

規格表 – 重負荷

快速瀏覽

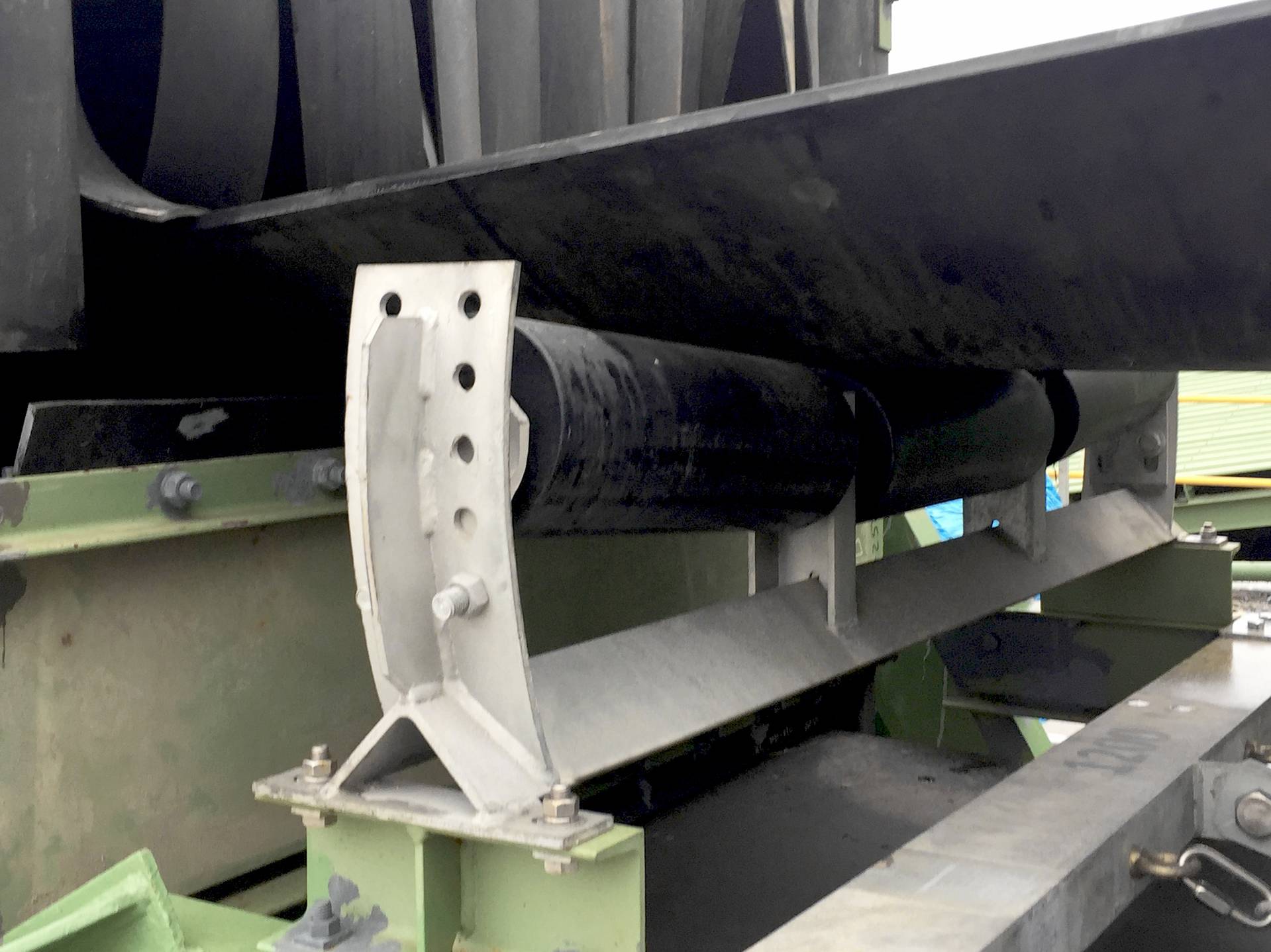

安裝位置	輸送帶入口及出口處
槽型角	5°~45°
皮帶寬：輕負荷	600~1400mm [24"~54"]
皮帶寬：重負荷	1600~2000mm [63"~78"]

可調整頭輪或尾輪與輸送滾輪組間的最大角度來支撐負載皮帶

減緩皮帶拉力作用在滾輪組上

HDPE管特性

具備塑膠押出機整套設備
鋼管重量的50%
節省運輸費用且搬運安全性提高
運轉噪音低
摩擦係數極低
耐化學性
不傷皮帶
適用於潮濕環境
無毒HDPE管

鋼管特性

為重負荷設計
粉體塗裝鋼管滾輪
防鏽防腐蝕

Unit:mm [in]

Model	θ°	BW	W	ØD	ℓ	m	M	n	N	h	t	axb
JTCR-060A	5~25	600 [24]	870	89.1	210	840	890	150	200	140	6	15x25
JTCR-060B	26~45	600 [24]	870	89.1	210	840	890	150	200	140	6	15x25
JTCR-075A	5~25	750 [30]	1033	114.3	265	1040	1090	160	210	150	6	15x25
JTCR-075B	26~45	750 [30]	1033	114.3	265	1040	1090	160	210	150	6	15x25
JTCR-090A	5~25	900 [36]	1181	114.3	315	1190	1240	160	210	150	6	15x25
JTCR-090B	26~45	900 [36]	1181	114.3	315	1190	1240	160	210	150	6	15x25
JTCR-105A	5~25	1050 [42]	1410	139.8	370	1340	1390	180	230	180	6	15x25
JTCR-105B	26~45	1050 [42]	1410	139.8	370	1340	1390	180	230	180	6	15x25
JTCR-120A	5~25	1200 [48]	1560	139.8	420	1490	1540	180	230	180	6	15x25
JTCR-120B	26~45	1200 [48]	1560	139.8	420	1490	1540	180	230	180	6	15x25
JTCR-140A	5~25	1400 [54]	1822	165.2	500	1730	1795	280	350	250	9	19x29
JTCR-140B	26~45	1400 [54]	1822	165.2	500	1730	1795	280	350	250	9	19x29

Unit:mm [in]

Model	θ°	BW	W	ØD	ℓ	m	M	n	N	h	t	axb
JTCR-160A	5~25	1600 [63]	1990	165.2	580	1930	1995	280	350	250	9	19x29
JTCR-160B	26~45	1600 [63]	1990	165.2	580	1930	1995	280	350	250	9	19x29
JTCR-180A	5~25	1800 [72]	2280	165.2	650	2220	2285	330	400	280	9	19x29
JTCR-180B	26~45	1800 [72]	2280	165.2	650	2220	2285	330	400	280	9	19x29
JTCR-200A	5~25	2000 [78]	2480	165.2	730	2420	2485	330	400	280	9	19x29
JTCR-200B	26~45	2000 [78]	2480	165.2	730	2420	2485	330	400	280	9	19x29
