自動糾偏裝置效果不佳？解析皮帶跑偏4大原因與改善方法

在皮帶輸送系統中，當皮帶持續向一側偏移，現場通常會透過調整滾輪或安裝自動糾偏裝置來改善。然而，有些設備即使加裝了糾偏裝置，皮帶仍會出現反應遲鈍、過度修正，甚至左右來回擺動的情形。

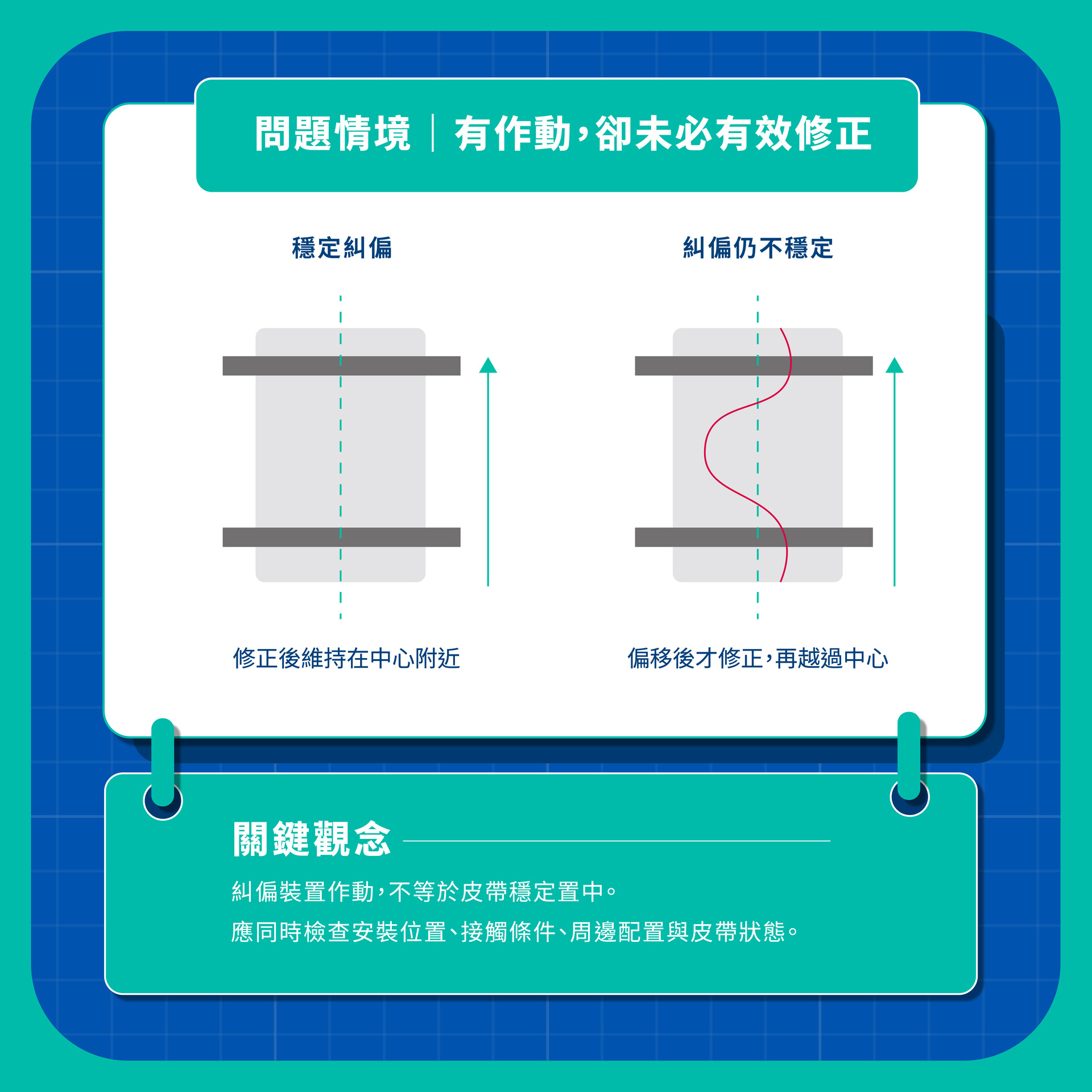

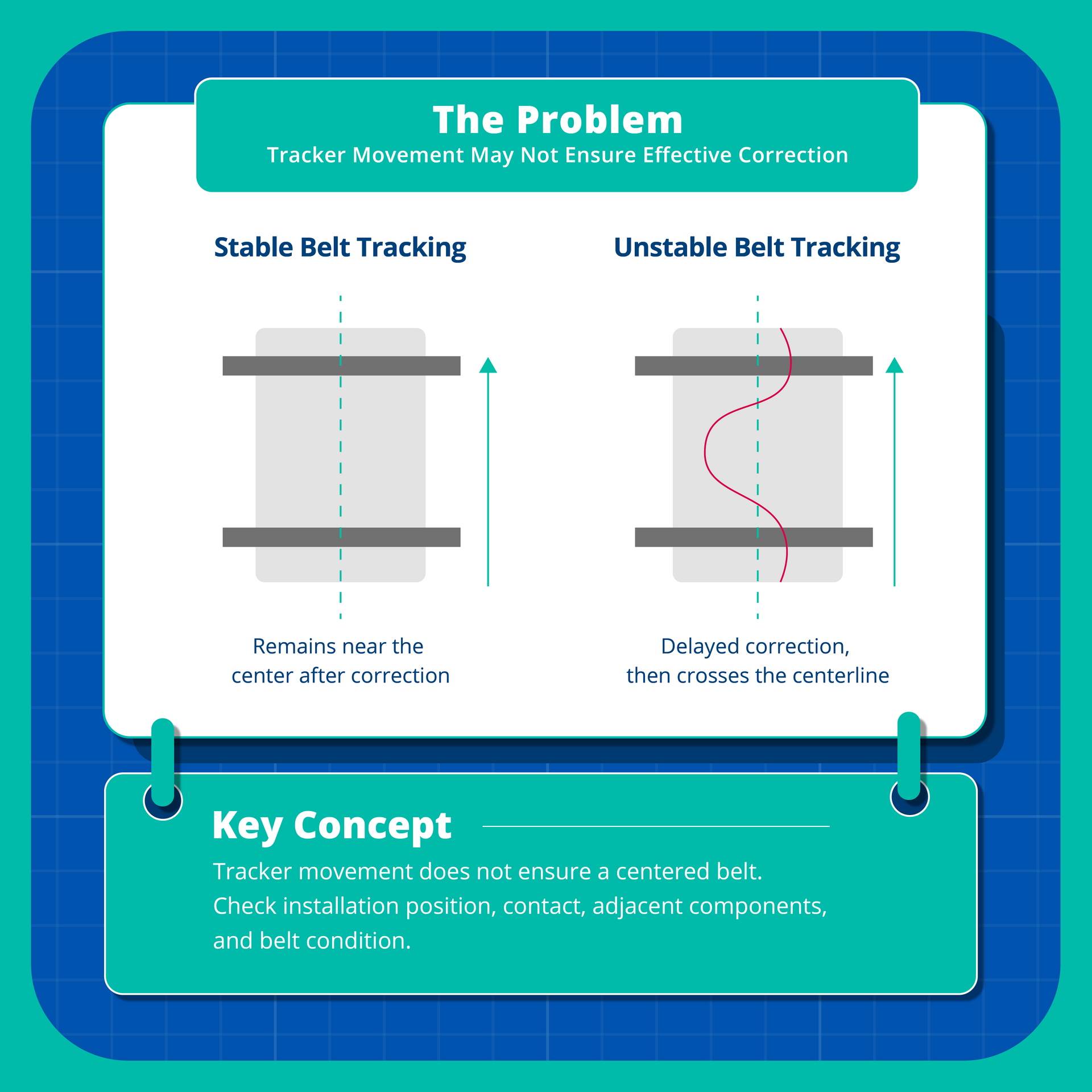

常見的狀況是：皮帶已經明顯偏離中心，糾偏裝置才開始作動；或是皮帶剛被導回中心，卻又繼續向另一側偏移。維護人員反覆調整設備，短時間內似乎有所改善，運轉一段時間後卻再次發生相同問題。這類現象可能與糾偏裝置的安裝位置、皮帶與滾輪的接觸條件、周邊設備的導向作用，甚至皮帶本身的變形有關。

要改善糾偏效果，可以先理解一個重要原理：皮帶的運行方向會持續受到沿線滾輪、皮帶輪與其他接觸組件影響。糾偏裝置所產生的導向作用，需要與這些條件相互配合，才能讓皮帶維持穩定。




Q：為什麼裝了自動糾偏裝置，皮帶仍然會跑偏？

自動糾偏裝置通常利用皮帶偏移時產生的機械反應，改變調心滾輪的角度，使滾輪對皮帶產生適當的導向作用，協助皮帶回到預定的運行位置。不過，皮帶並不會在通過糾偏滾輪的瞬間就完全回到中心。導向效果會受到皮帶張力、運轉方向、滾輪接觸條件及前後段設備配置影響。當皮帶持續偏移時，現場需要進一步區分：究竟是糾偏裝置未能產生足夠的修正作用，還是皮帶經過修正後，又受到其他設備影響而再次偏移？

以下四項原因，是檢查糾偏效能時值得優先確認的方向。

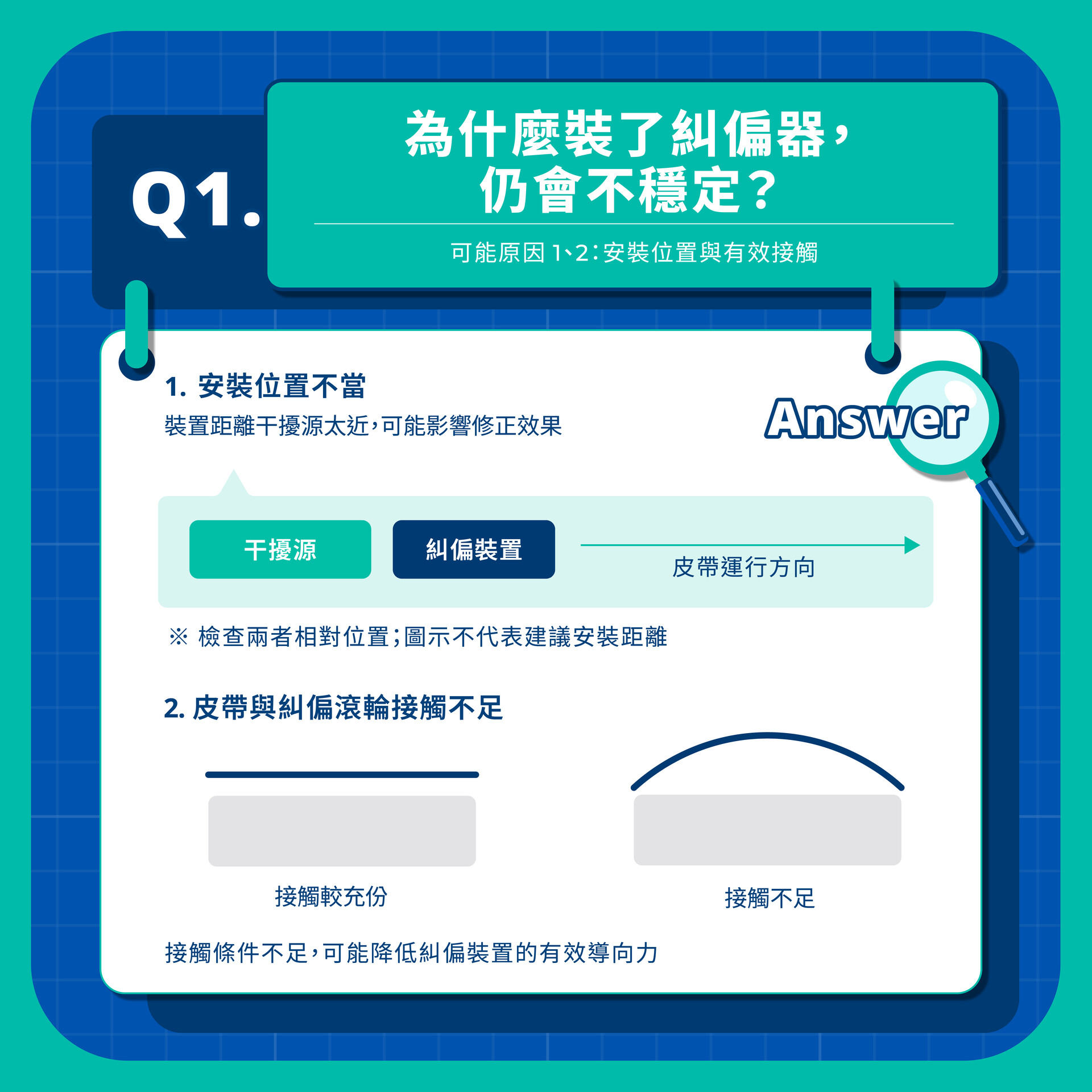

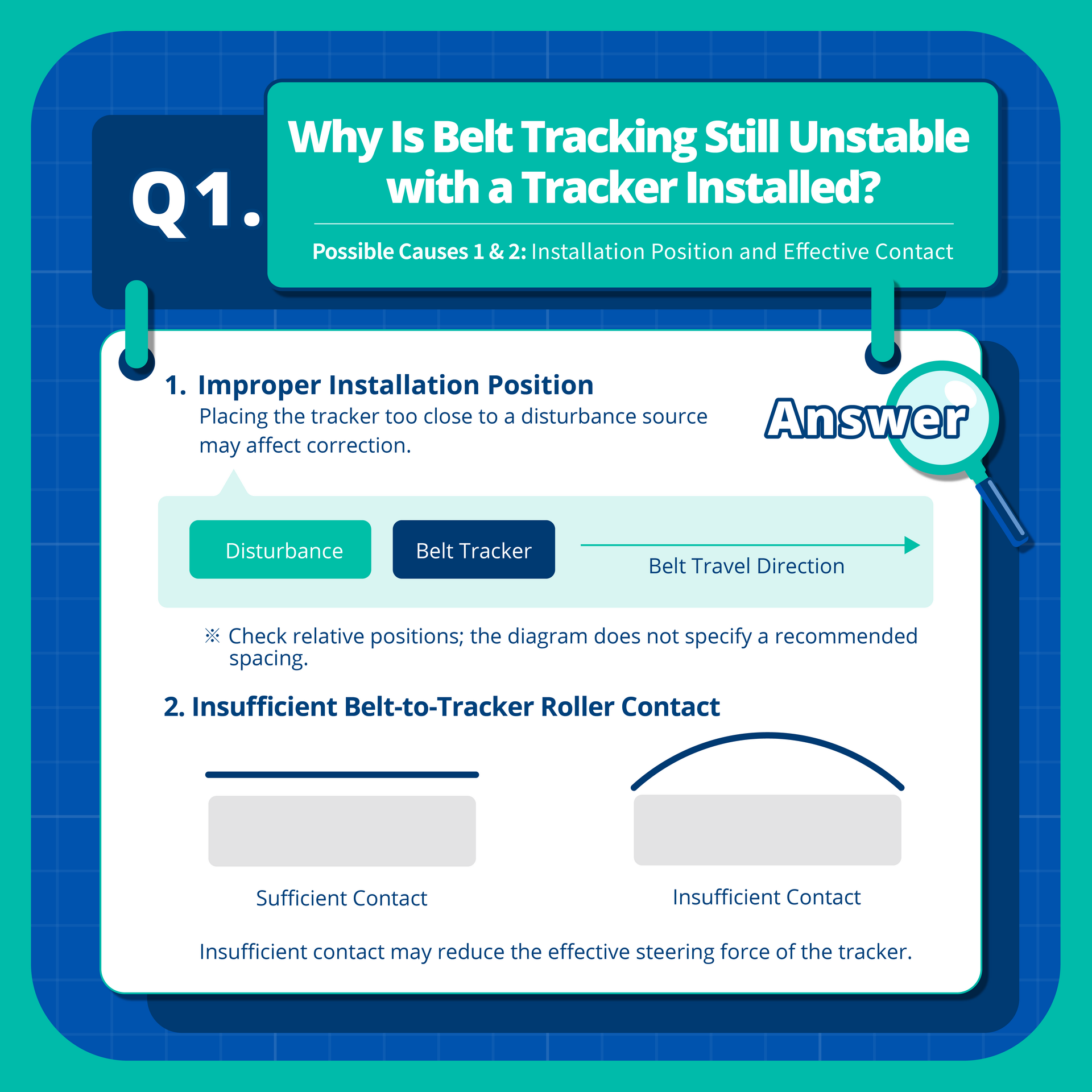

1. 安裝位置不當：糾偏裝置距離干擾源太近

皮帶跑偏通常有其發生位置與影響來源。例如，滾輪組安裝角度偏斜、局部積料，或其他設備持續施加側向作用，都可能改變皮帶的運行方向。如果糾偏裝置安裝在距離這些干擾源太近的位置，可能使皮帶在受到導向修正的同時，仍持續受到原有干擾影響。

另一個需要注意的現象，是皮帶跑偏的發生位置與實際原因可能不在同一處。皮帶通過某組偏斜滾輪後，運行方向可能逐漸改變，直到下游位置才出現明顯偏移。因此，當某處發現皮帶偏離中心時，也需要回頭檢查皮帶在抵達該位置之前，經過了哪些滾輪與設備。

現場可以怎麼判斷？

觀察皮帶沿輸送方向的偏移變化，確認皮帶從哪一段開始逐漸偏離中心，再比對糾偏裝置與附近干擾源的相對位置。如果皮帶通過糾偏裝置後有所改善，但進入下一段設備時再次偏移，就應檢查後續滾輪或其他組件是否持續改變皮帶方向。安裝位置的評估應依實際設備配置、運轉條件與糾偏裝置的設計要求進行，不能單憑距離遠近判斷效果。

2. 滾輪接觸不足：裝置有作動，卻缺乏足夠的有效導向力

糾偏裝置要改變皮帶的運行方向，必須透過皮帶與滾輪間的接觸傳遞導向作用。如果皮帶與糾偏滾輪接觸不充分，即使調心機構已經轉動，實際傳遞到皮帶上的導向作用仍可能不足。這也是為什麼現場有時會看到糾偏裝置明顯作動，皮帶卻依然緩慢偏向同一側。

接觸不足可能與皮帶的運行高度、張力狀態、滾輪安裝位置或皮帶橫截面形狀有關。例如，當皮帶在某段回程區域未能正常貼合滾輪時，接觸條件改變，就可能限制糾偏裝置的作用。接觸狀態也可能隨工況變化。停機時看起來貼合良好的皮帶，在實際運轉中可能因振動、張力變化或皮帶形狀差異，出現接觸不穩定的情形。

現場可以怎麼判斷？

除了檢查糾偏機構能否正常作動，也應觀察皮帶通過滾輪時是否維持正常接觸。若發現滾輪接觸不均，應進一步確認安裝高度、滾輪位置、皮帶形狀及張力條件，找出影響接觸的原因。需要注意的是，增加接觸壓力並不代表糾偏效果一定會更好。 過度施加壓力可能增加局部摩擦與磨耗，因此接觸條件應依設備設計要求調整。

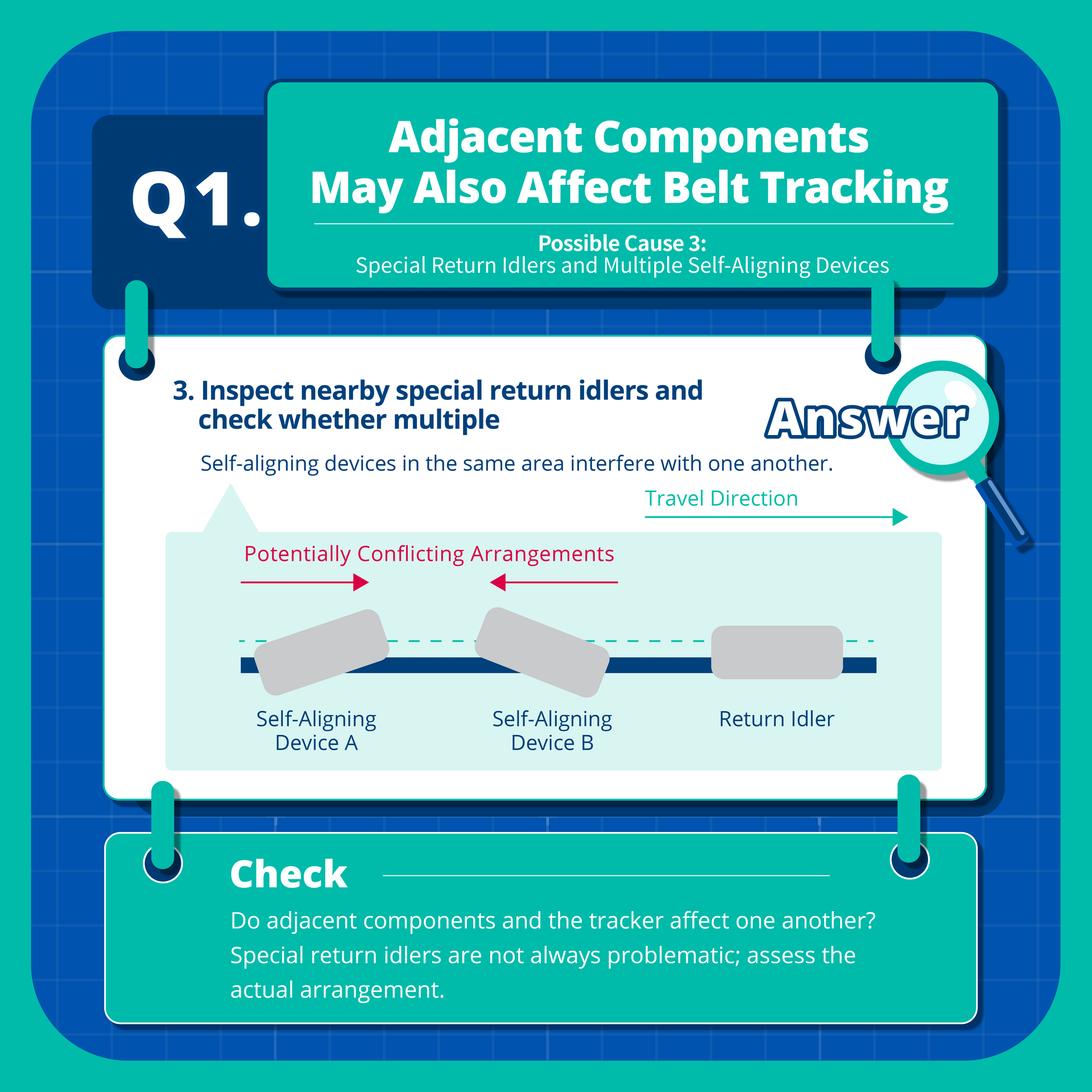

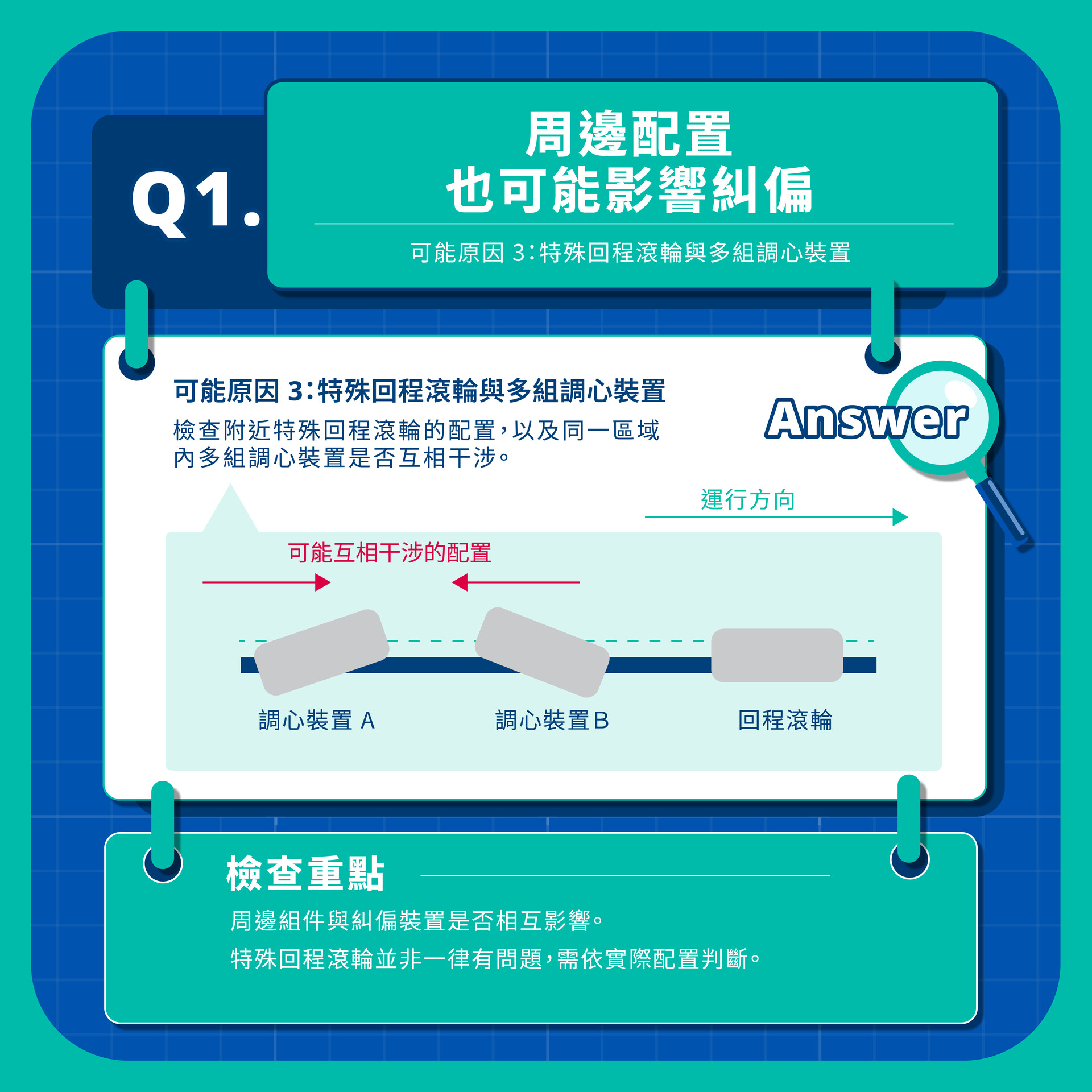

3. 周邊配置干涉：多組設備可能讓皮帶反覆修正

輸送系統通常配置不同型式的承載滾輪、回程滾輪與調心裝置。這些組件除了支撐皮帶，也可能因結構、角度或接觸方式，影響皮帶的運行方向。例如，糾偏裝置附近若設有特殊回程滾輪，或同一區域配置多組調心裝置，就需要確認各組設備的導向作用是否相容。當一組調心裝置將皮帶往中心引導，另一組裝置卻因不同的安裝角度或作動狀態，對皮帶產生另一方向的導向作用時，皮帶便可能在不同位置受到反覆修正。

由於皮帶的運行路徑受到前段滾輪影響，某組裝置產生的修正作用，可能在皮帶往下游運行時持續表現出來。如果後續設備又施加額外的導向作用，就可能讓原本正在回正的皮帶繼續往另一側偏移。當多組設備持續產生不同方向的修正效果，皮帶便可能呈現左右擺動、反覆調整卻難以穩定的情形。


現場可以怎麼判斷？

可以沿著皮帶運行方向，檢查糾偏裝置前後的滾輪配置，確認是否有多組調心裝置、特殊回程滾輪或安裝角度異常的組件。觀察皮帶經過各組設備前後的偏移方向，有助於判斷是哪一段開始出現新的導向變化。如果現場曾多次調整不同滾輪組，也應回顧調整紀錄，確認各次修正是否互相影響。特殊回程滾輪與多組調心裝置本身並不一定有問題，關鍵在於它們是否能在相同的運轉條件下協同作用。

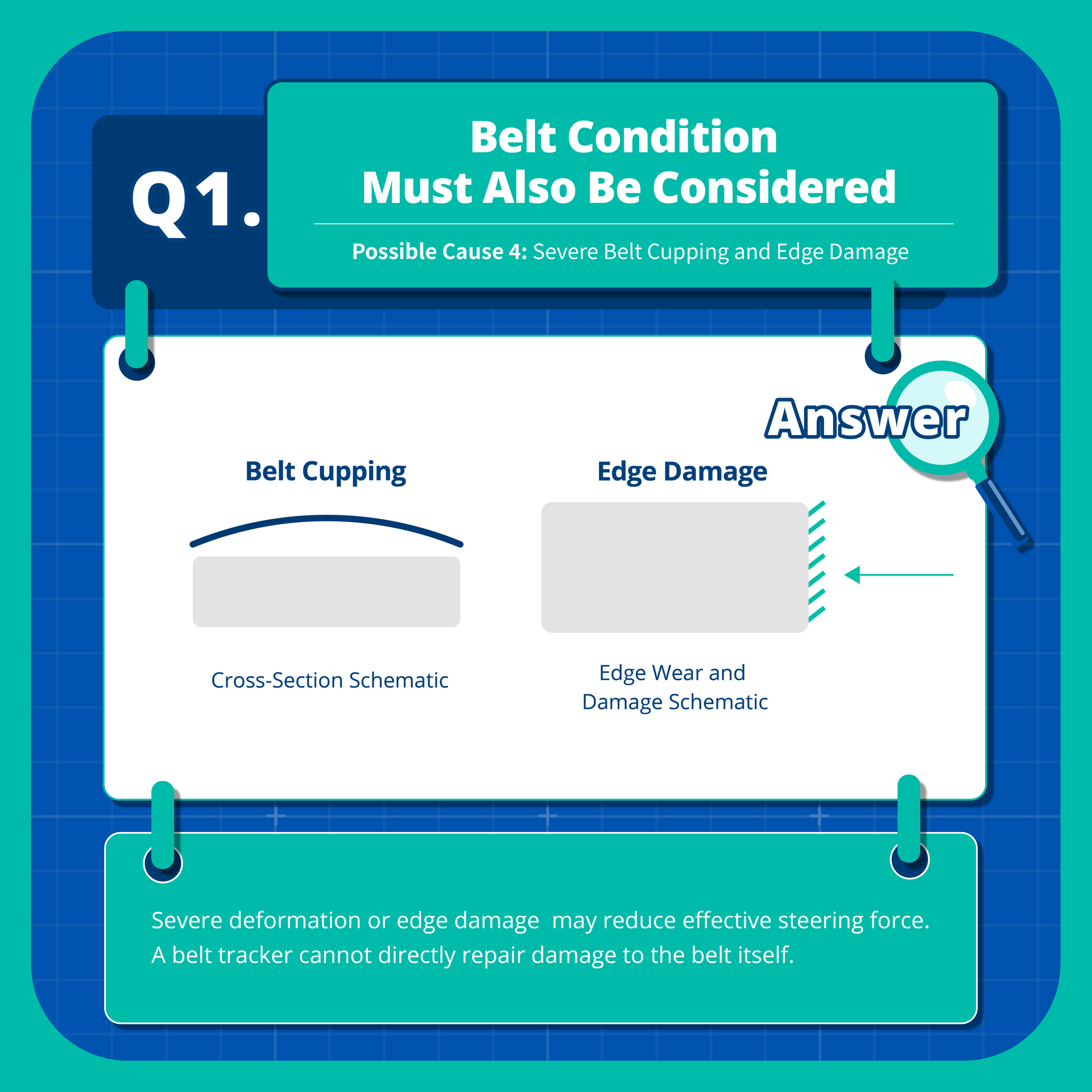

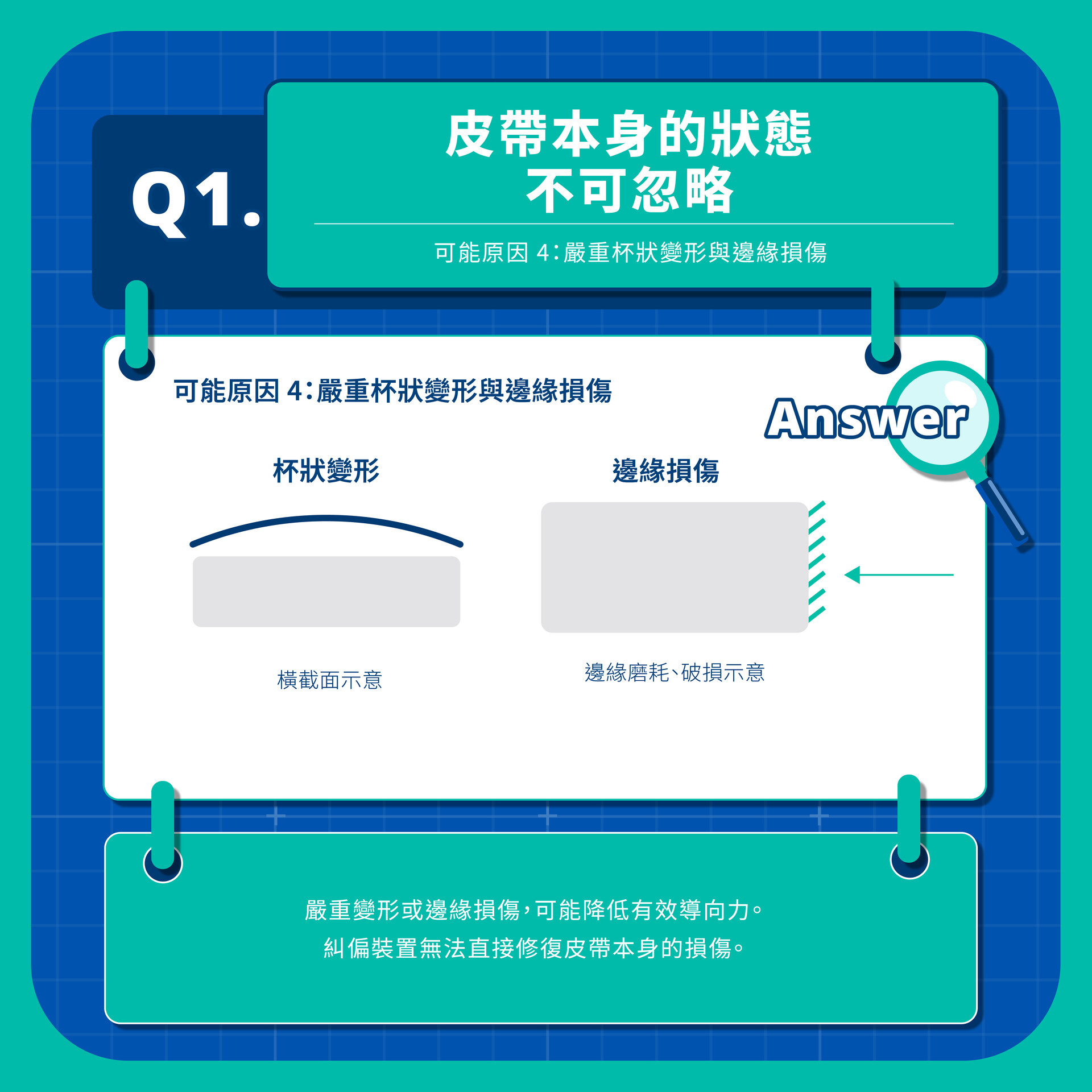

4. 皮帶變形與邊緣損傷：導向效果可能受到皮帶狀態限制

糾偏裝置的效果也取決於皮帶本身的狀態。

正常情況下，皮帶應能依照系統的支撐配置，與滾輪維持適當接觸。但當皮帶發生嚴重杯狀變形，原本應與滾輪接觸的區域可能產生變化。所謂杯狀變形，是指皮帶橫截面產生異常彎曲或捲曲，使其難以維持原本預期的平整或槽形狀態。例如，在需要較平整接觸的回程區域，若皮帶橫向彎曲，可能出現中央部分拱起、局部區域接觸不足，或接觸壓力分布不均的情形。

這些變化可能影響滾輪對皮帶的導向效果。另一方面，當皮帶邊緣已有嚴重磨耗、破損或局部變形，也應檢查損傷是否影響皮帶的接觸與運行狀態。值得注意的是，皮帶邊緣損傷有時也是長期跑偏造成的結果。若皮帶持續偏向同一側，並與機架或其他固定組件摩擦，就可能逐漸造成邊緣磨耗。


現場可以怎麼判斷？

檢查皮帶橫截面是否有明顯變形，並觀察兩側邊緣的磨耗與損傷情形。如果皮帶在特定區段無法與滾輪正常接觸，應確認是否與杯狀變形、皮帶張力或支撐配置有關。若已出現明顯結構損傷，則需要評估皮帶本身是否必須修復或更換。糾偏裝置可以協助調整運行方向，但無法直接修復已受損的皮帶結構。

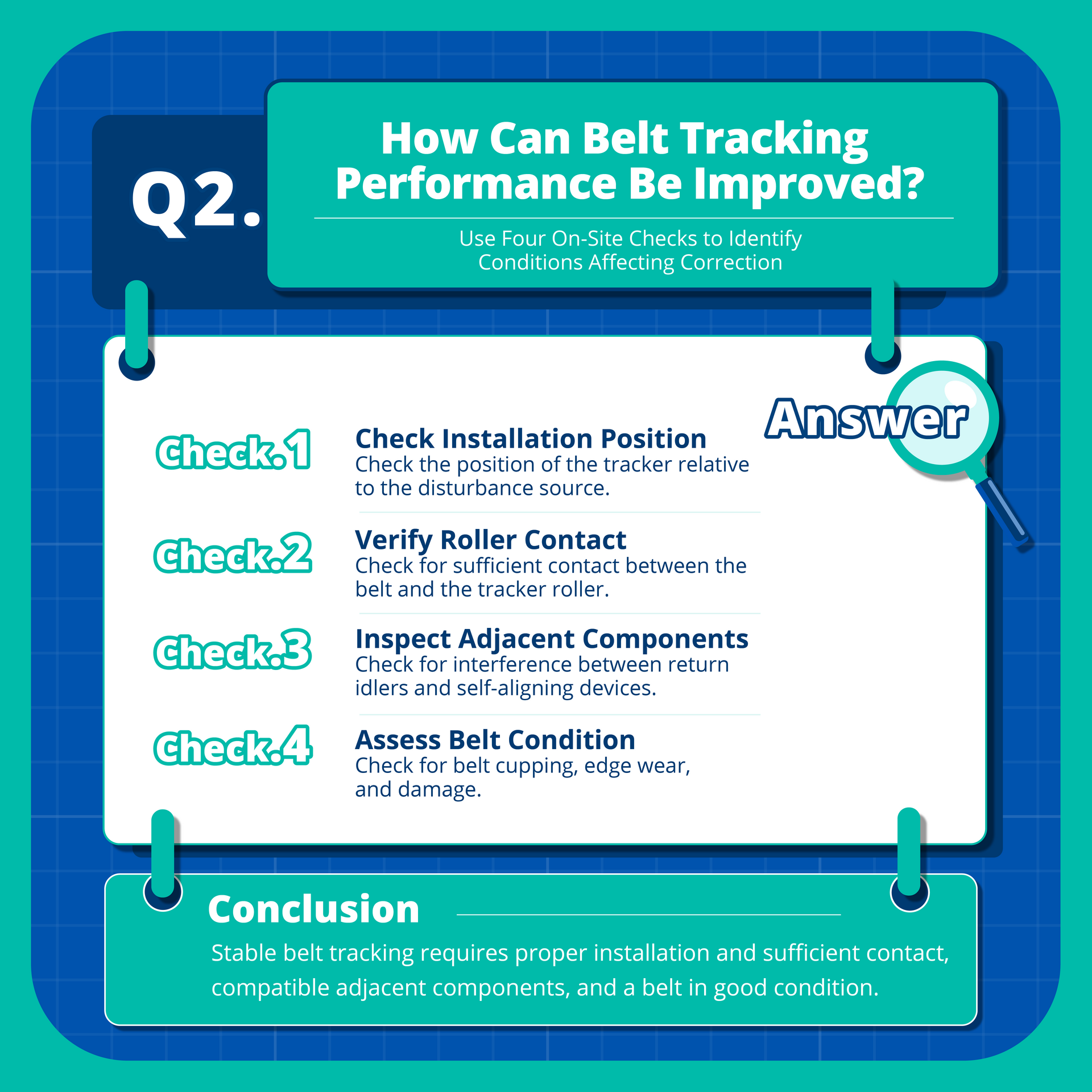

Q：如何改善自動糾偏裝置的效能？

當皮帶糾偏效果不佳時，現場可以依照四項重點進行檢查，並根據檢查結果安排改善工作。

Check 1｜檢查安裝位置，確認干擾來源

記錄皮帶開始偏移的位置及方向，沿著輸送路徑往前檢查，確認附近是否有安裝偏斜、局部積料或其他可能產生側向作用的組件。如果發現糾偏裝置與干擾源的位置配置不合適，應先確認設備的安裝要求，再評估是否需要調整位置或排除干擾。


Check 2｜確認滾輪接觸，評估導向作用

檢查皮帶通過糾偏滾輪時的接觸情形，並確認滾輪本身是否能正常轉動。若接觸不足，需要進一步查明是安裝位置、皮帶形狀、張力狀態或其他因素造成，再依原因採取相應措施。


Check 3｜檢查周邊配置，避免導向作用互相干涉

確認糾偏裝置前後是否配置特殊回程滾輪或多組調心裝置，觀察皮帶通過各組設備後的運行變化。調整時應記錄修改的設備與位置，並在安全條件下驗證修正結果，避免同時變更多處設定，造成難以判斷各項調整的實際效果。


Check 4｜評估皮帶狀態，確認是否需要修復

檢查皮帶是否有杯狀變形、邊緣磨耗或局部損傷。如果皮帶本身已無法維持正常的接觸條件，應優先評估損傷程度及修復需求，再確認現有糾偏裝置是否仍適用。所有調整與近距離檢查都應遵守現場安全作業規範。涉及滾輪、皮帶與機械組件的調整，應在完成必要的停機與能源隔離措施後執行。


穩定糾偏，從理解皮帶的實際運行狀態開始

自動糾偏裝置的效能，會受到安裝位置、皮帶與滾輪的接觸條件、周邊設備配置及皮帶本身狀態共同影響。

當皮帶出現反應遲鈍、過度修正或左右擺動時，可以觀察皮帶在不同設備區段的運行變化，找出偏移從何處開始、經過哪些組件後發生改變，以及糾偏裝置是否具備正常的接觸與導向條件。特別是皮帶經過糾偏裝置後短暫回正，隨後又再次偏移的情況，更值得檢查前後段設備是否存在持續干擾。

掌握皮帶的偏移軌跡、接觸狀態及各組設備的導向作用，能協助維護人員縮小問題範圍，針對實際原因採取改善措施。

對皮帶輸送系統而言，穩定運轉需要各組件維持良好的配合。定期確認滾輪配置、皮帶磨耗與糾偏裝置的運作情形，也有助於及早發現異常，降低皮帶持續跑偏所造成的磨耗與維護負擔。
