前傾式輸送滾輪組
型式:JFTCR
藉由自動同步焊接和使用精準度高的深溝滾珠軸承,駿維的鋼管滾輪有優良的真圓度、絕佳的動平衡和摩擦阻力小。
駿維在鋼管滾輪設計有豐富的經驗,可提供各種不同的尺寸等級來符合客戶的需求。藉由自動同步焊接、獨特的四合一密封件和內外精加工軸承座,我們的鋼管滾輪能確保較長的使用年限、較少皮帶跳動、震動和皮帶受損。
特性 / 優點
HDPE管或鋼管
規格表
快速瀏覽
安裝位置 | 輸送端 |
槽型角 | 0°~45° |
皮帶寬 | 400~2000mm [16"~78"] |
有效防止高張力皮帶的蛇行現象
- 前傾0.5°~1°
- 只能單向運轉
HDPE管特性
- 具備塑膠押出機整套設備
- 鋼管重量的50%
- 節省運輸費用且搬運安全性提高
- 運轉噪音低
- 摩擦係數極低
- 耐化學性
- 不傷皮帶
- 適用於潮濕環境
- 無毒HDPE管
鋼管特性
- 為重負荷設計
- 粉體塗裝鋼管滾輪
- 防鏽防腐蝕

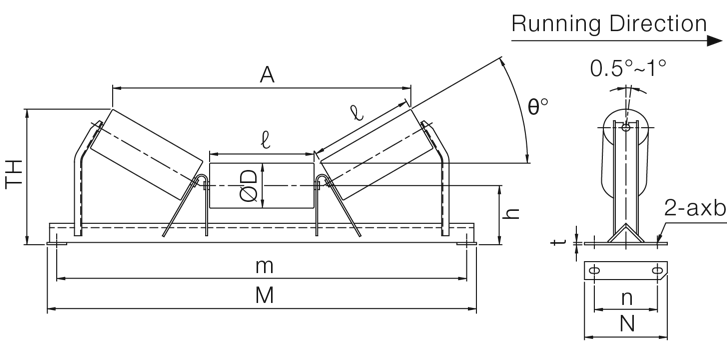

Unit:mm [in]
θ=30° | θ=35° | θ=40° | θ=45° | |||||||||||||||
Model | BW | A | TH | A | TH | A | TH | A | TH | ØD | ℓ | m | M | n | N | h | t | axb |
JFTCR-040·θ | 400 [16] | 444 | 248 | 420 | 259 | 406 | 261 | 376 | 278 | 89.1 | 145 | 640 | 690 | 140 | 190 | 125 | 4.5 | 15x25 |
JFTCR-045·θ | 450 [18] | 499 | 258 | 473 | 270 | 457 | 274 | 425 | 292 | 89.1 | 165 | 690 | 740 | 140 | 190 | 125 | 4.5 | 15x25 |
JFTCR-050·θ | 500 [20] | 539 | 266 | 512 | 279 | 494 | 284 | 461 | 302 | 89.1 | 180 | 740 | 790 | 140 | 190 | 125 | 4.5 | 15x25 |
JFTCR-060·θ | 600 [24] | 621 | 296 | 599 | 312 | 553 | 328 | 543 | 341 | 89.1 | 210 | 840 | 890 | 150 | 200 | 140 | 6 | 15x25 |
JFTCR-075·θ | 750 [30] | 759 | 344 | 729 | 364 | 695 | 381 | 657 | 398 | 114.3 | 265 | 1040 | 1090 | 160 | 210 | 150 | 6 | 15x25 |
JFTCR-090·θ | 900 [36] | 896 | 369 | 862 | 393 | 821 | 414 | 778 | 434 | 114.3 | 315 | 1190 | 1240 | 160 | 210 | 150 | 6 | 15x25 |
JFTCR-105·θ | 1050 [42] | 1040 | 439 | 1008 | 467 | 960 | 492 | 908 | 515 | 139.8 | 370 | 1340 | 1390 | 180 | 230 | 180 | 6 | 15x25 |
JFTCR-120·θ | 1200 [48] | 1176 | 464 | 1140 | 496 | 1086 | 524 | 1029 | 550 | 139.8 | 420 | 1490 | 1540 | 180 | 230 | 180 | 6 | 15x25 |
JFTCR-140·θ | 1400 [54] | 1382 | 585 | 1344 | 623 | 1281 | 657 | 1224 | 690 | 165.2 | 500 | 1730 | 1795 | 280 | 350 | 250 | 9 | 19x29 |
JFTCR-160·θ | 1600 [63] | 1601 | 625 | 1555 | 669 | 1483 | 708 | 1417 | 746 | 165.2 | 580 | 1930 | 1995 | 280 | 350 | 250 | 9 | 19x29 |
JFTCR-180·θ | 1800 [72] | 1792 | 690 | 1736 | 739 | 1678 | 786 | 1592 | 827 | 165.2 | 650 | 2220 | 2285 | 330 | 400 | 280 | 12 | 19x29 |
JFTCR-200·θ | 2000 [78] | 2011 | 730 | 1947 | 784 | 1880 | 838 | 1785 | 884 | 165.2 | 730 | 2420 | 2485 | 330 | 400 | 280 | 12 | 19x29 |
