吊鏈式輸送滾輪組

JSI-2

JSC

型式：JSI – 緩衝滾輪 / JSC – 鋼管滾輪

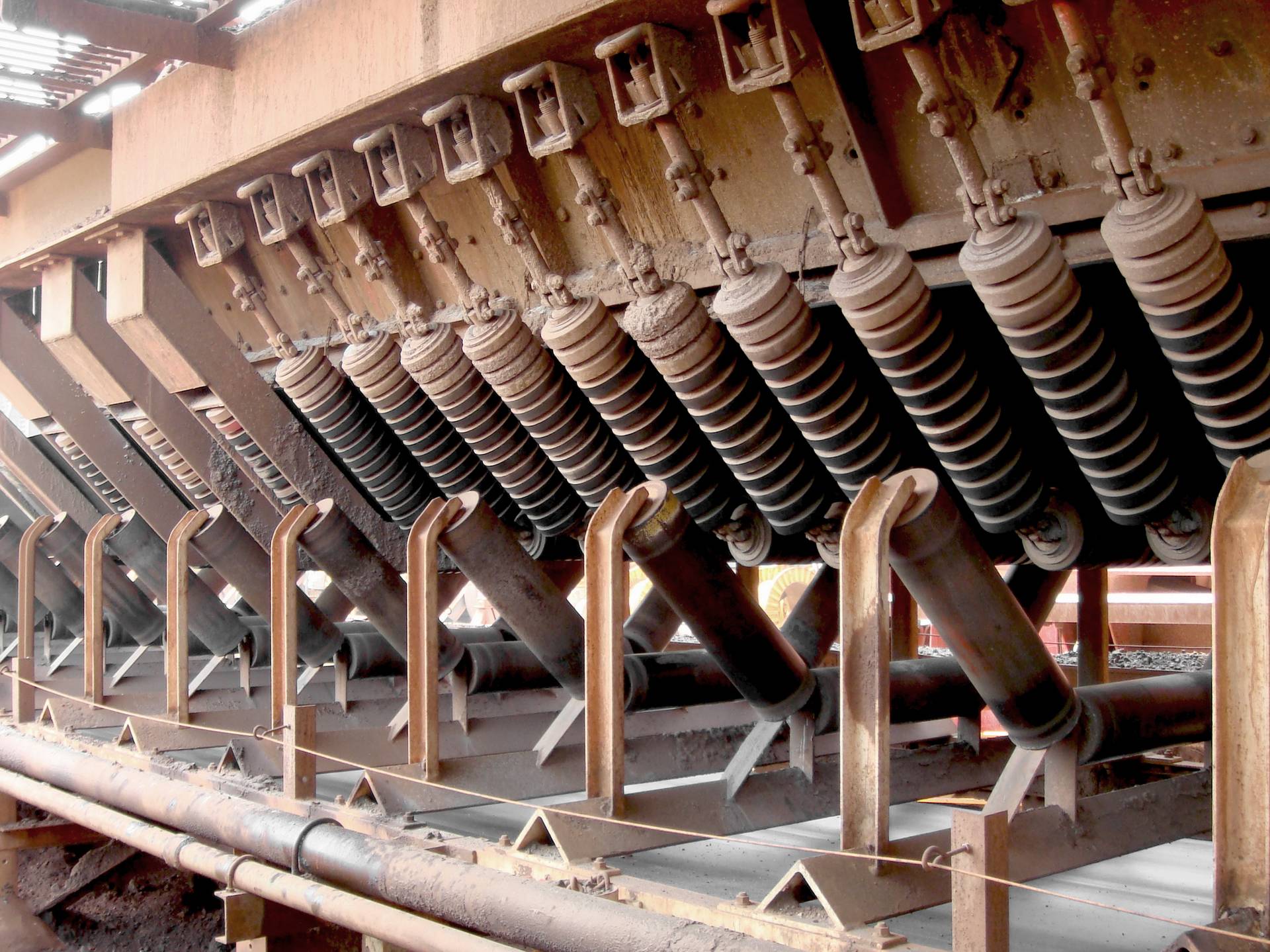

保護轉運點處的皮帶
適用於高負載、高速運轉皮帶。支撐著負載皮帶來減緩輸送原料的衝擊力，藉以保護皮帶跟滾輪，防止溢料及皮帶蛇行現象

特性 / 優點

規格表 – JSI-1

規格表 – JSI-2

規格表 – JSC

快速瀏覽

安裝位置	轉運點處
皮帶寬：鋼管滾輪	750~2000mm [30"~78"]
皮帶寬：緩衝滾輪	1200~2000mm [48"~78"]

可撓性鏈件結合使滾輪同時轉動以減緩衝擊力

保護皮帶和滾輪（緩衝滾輪）
避免皮帶偏斜（緩衝滾輪）

運行時負載較少

適用於高速皮帶

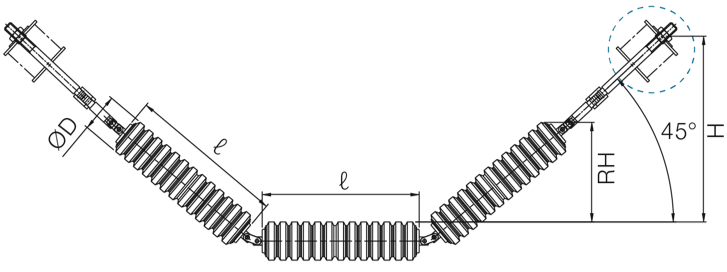

Unit:mm [in]

Model	BW	ØD	ℓ	RH	H
JSI-1-120	1200 [48]	140	420	279	356
JSI-1-140	1400 [54]	166	500	331	408
JSI-1-160	1600 [63]	166	580	383	459
JSI-1-180	1800 [72]	166	650	432	549
JSI-1-200	2000 [78]	166	730	483	600

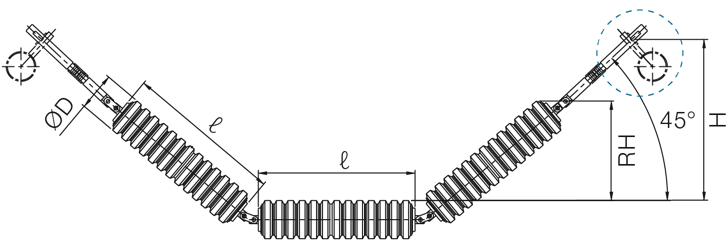

Unit:mm [in]

Model	BW	ØD	ℓ	RH	H
JSI-2-120	1200 [48]	140	420	279	356
JSI-2-140	1400 [54]	166	500	331	408
JSI-2-160	1600 [63]	166	580	383	459
JSI-2-180	1800 [72]	166	650	432	549
JSI-2-200	2000 [78]	166	730	483	600

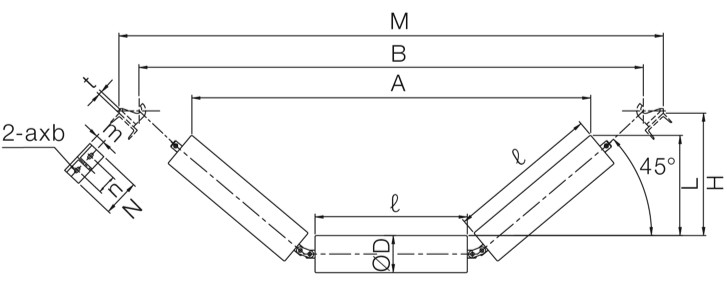

Unit:mm [in]

Model	BW	ØD	ℓ	m	M	n	N	L	H	t	axb
JSC-075	750 [30]	114.3	265	40	1192	100	160	177	265	6	15x25
JSC-090	900 [36]	114.3	315	40	1318	100	160	209	297	6	15x25
JSC-105	1050 [42]	139.8	370	45	1511	100	160	246	324	6	15x25
JSC-120	1200 [48]	139.8	420	45	1638	100	160	279	356	6	15x25
JSC-140	1400 [54]	165.2	500	60	1910	120	190	331	408	9	19x29
JSC-160	1600 [63]	165.2	580	60	2112	120	190	383	459	9	19x29
JSC-180	1800 [72]	165.2	650	60	2394	120	190	432	549	9	19x29
JSC-200	2000 [78]	165.2	730	60	2597	120	190	483	600	9	19x29
