調心滾輪組

JC3T: 適用於雙向皮帶

JR2T: 回程端

JR3T: 適用於雙向皮帶

型式：輸送端 - JC2T, JC3T（雙向運行）/ 回程端 -JR2T, JR3T（雙向運行）

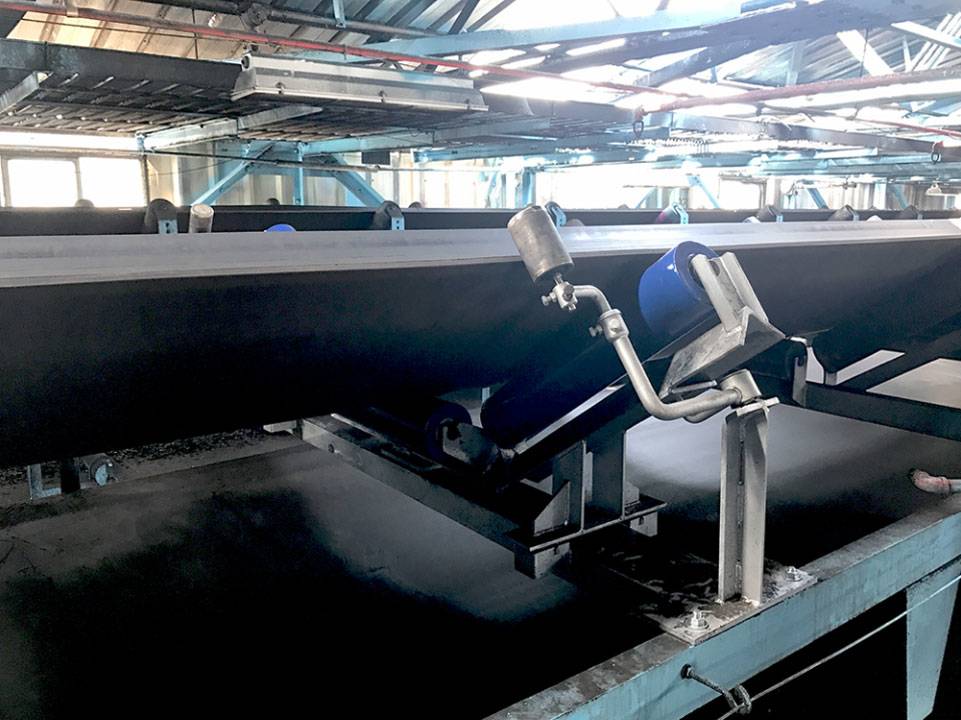

調心滾輪藉由中間的滾輪與兩側的導輪設計，使皮帶能保持在中間，避免因皮帶偏斜造成皮帶受損和溢料。
此外，皮帶偏斜會減少滾輪組的使用年限並增加清理費用。

特性 / 優點

規格表 – JC2T

規格表 – JC3T

規格表 – JR2T

規格表 – JR3T

快速瀏覽

輸送端：

安裝位置	安裝在一般滾輪組之間，距離頭、尾輪為5m或其他位置則距離15m
槽型角	25°~45°
皮帶寬：JC2T	400~2000mm [16"~78"]
皮帶寬：JC3T	1050~2000mm [42"~78"]

回程端：

安裝位置	安裝在一般滾輪組之間，距離為15m
皮帶寬：JR2T	400~2000mm [16"~78"]
皮帶寬：JR3T	1050~2000mm [42"~78"]

導正皮帶偏斜

避免輸送機架和皮帶受損

適用於高負載皮帶

Unit:mm[in]

			θ=30°		θ=35°		θ=40°		θ=45°
Model	BW	A	TH	A	TH	A	TH	A	TH	S	ØD	ℓ	m	M	n	N	h	t	axb

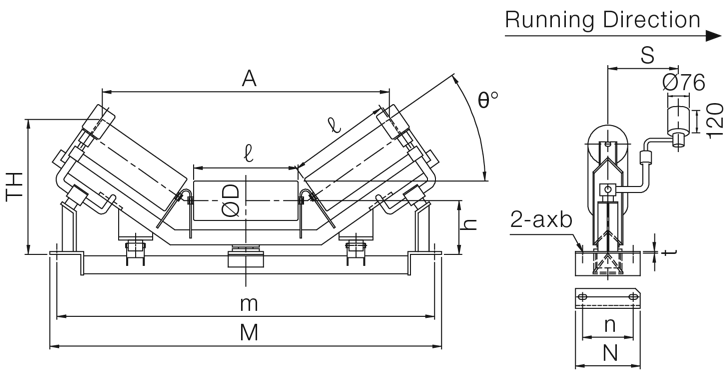

JC2T-040·θ	400 [16]	444	258	420	269	406	271	376	288	200	89.1	145	640	690	140	190	135	6	15x25
JC2T-045·θ	450 [18]	499	268	473	280	457	284	425	302	200	89.1	165	690	740	140	190	135	6	15x25
JC2T-050·θ	500 [20]	539	276	512	289	494	294	461	312	200	89.1	180	740	790	140	190	135	6	15x25
JC2T-060·θ	600 [24]	621	306	599	322	553	336	543	351	200	89.1	210	840	890	150	200	150	6	15x25
JC2T-075·θ	750 [30]	759	354	729	374	695	392	657	408	250	114.3	265	1040	1090	160	210	160	6	15x25
JC2T-090·θ	900 [36]	896	379	862	403	821	424	778	444	250	114.3	315	1190	1240	160	210	160	6	15x25
JC2T-105·θ	1050 [42]	1040	449	1008	477	960	500	908	525	250	139.8	370	1340	1390	180	230	190	9	15x25
JC2T-120·θ	1200 [48]	1176	474	1140	506	1086	534	1029	560	250	139.8	420	1490	1540	180	230	190	9	15x25
JC2T-140·θ	1400 [54]	1382	600	1344	638	1281	671	1224	704	300	165.2	500	1730	1795	280	350	265	9	19x29
JC2T-160·θ	1600 [63]	1601	640	1555	684	1483	723	1417	761	300	165.2	580	1930	1995	280	350	265	9	19x29
JC2T-180·θ	1800 [72]	1792	705	1747	756	1678	798	1592	842	300	165.2	650	2220	2285	330	400	265	9	19x29
JC2T-200·θ	2000 [78]	2011	745	1959	801	1880	848	1785	898	300	165.2	730	2420	2485	330	400	265	9	19x29

Unit:mm[in]

			θ=30°		θ=35°		θ=40°		θ=45°
Model	BW	A	TH	A	TH	A	TH	A	TH	ØD	ℓ	m	M	n	N	h	t	axb

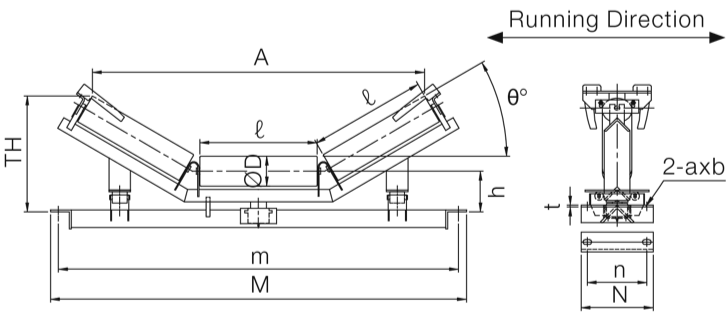

JC3T-105·θ	1050 [42]	1040	449	1008	477	960	500	908	525	139.8	370	1340	1390	180	230	190	9	15x25
JC3T-120·θ	1200 [48]	1176	474	1140	506	1086	534	1029	560	139.8	420	1490	1540	180	230	190	9	15x25
JC3T-140·θ	1400 [54]	1382	600	1344	638	1281	671	1224	704	165.2	500	1730	1795	280	350	265	9	19x29
JC3T-160·θ	1600 [63]	1601	640	1555	684	1483	723	1417	761	165.2	580	1930	1995	280	350	265	9	19x29
JC3T-180·θ	1800 [72]	1792	705	1747	753	1678	798	1592	842	165.2	650	2220	2285	330	400	265	9	19x29
JC3T-200·θ	2000 [78]	2011	745	1947	799	1880	848	1785	898	165.2	730	2420	2485	330	400	265	9	19x29

Unit:mm[in]

Model	BW	S	ØD	ℓ	m	M	n	N	h	TH	t	axb

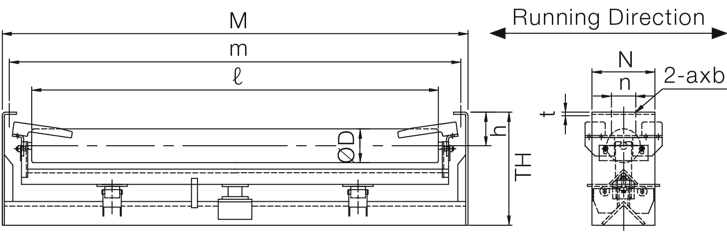

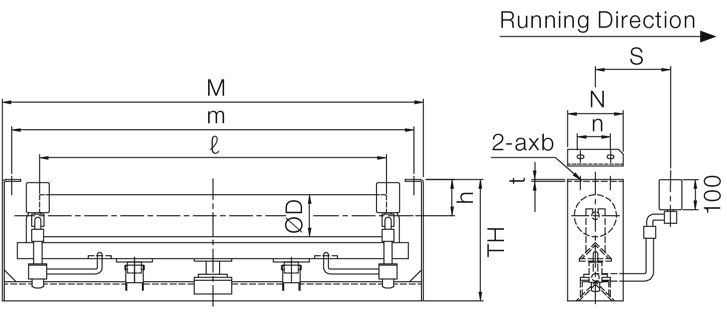

JR2T-040	400 [16]	200	89.1	460	640	700	60	105	100	307	6	15x25
JR2T-045	450 [18]	200	89.1	510	690	750	60	105	100	307	6	15x25
JR2T-050	500 [20]	200	89.1	560	740	800	60	105	100	307	6	15x25
JR2T-060	600 [24]	200	89.1	660	840	900	60	105	100	307	6	15x25
JR2T-075	750 [30]	250	114.3	850	1040	1100	60	120	100	335	6	15x25
JR2T-090	900 [36]	250	114.3	1000	1190	1250	60	120	100	335	6	15x25
JR2T-105	1050 [42]	250	139.8	1150	1340	1400	100	185	120	400	6	15x25
JR2T-120	1200 [48]	250	139.8	1300	1490	1550	100	185	120	400	6	15x25
JR2T-140	1400 [54]	300	165.2	1530	1730	1800	120	220	150	533	9	19x29
JR2T-160	1600 [63]	300	165.2	1730	1930	2000	120	220	150	533	9	19x29
JR2T-180	1800 [72]	300	165.2	2000	2220	2290	120	220	150	552	9	19x29
JR2T-200	2000 [78]	300	165.2	2200	2420	2490	120	220	150	552	9	19x29

Unit:mm[in]

Model	BW	ØD	ℓ	m	M	n	N	h	TH	t	axb
JR3T-105	1050 [42]	139.8	1150	1340	1400	100	185	120	415	6	15x25
JR3T-120	1200 [48]	139.8	1300	1490	1550	100	185	120	415	6	15x25
JR3T-140	1400 [54]	165.2	1530	1730	1800	120	220	150	518	9	19x29
JR3T-160	1600 [63]	165.2	1730	1930	2000	120	220	150	535	9	19x29
JR3T-180	1800 [72]	165.2	2000	2220	2290	120	220	150	536	9	19x29
JR3T-200	2000 [78]	165.2	2200	2420	2490	120	220	150	536	9	19x29
