回程滾輪組

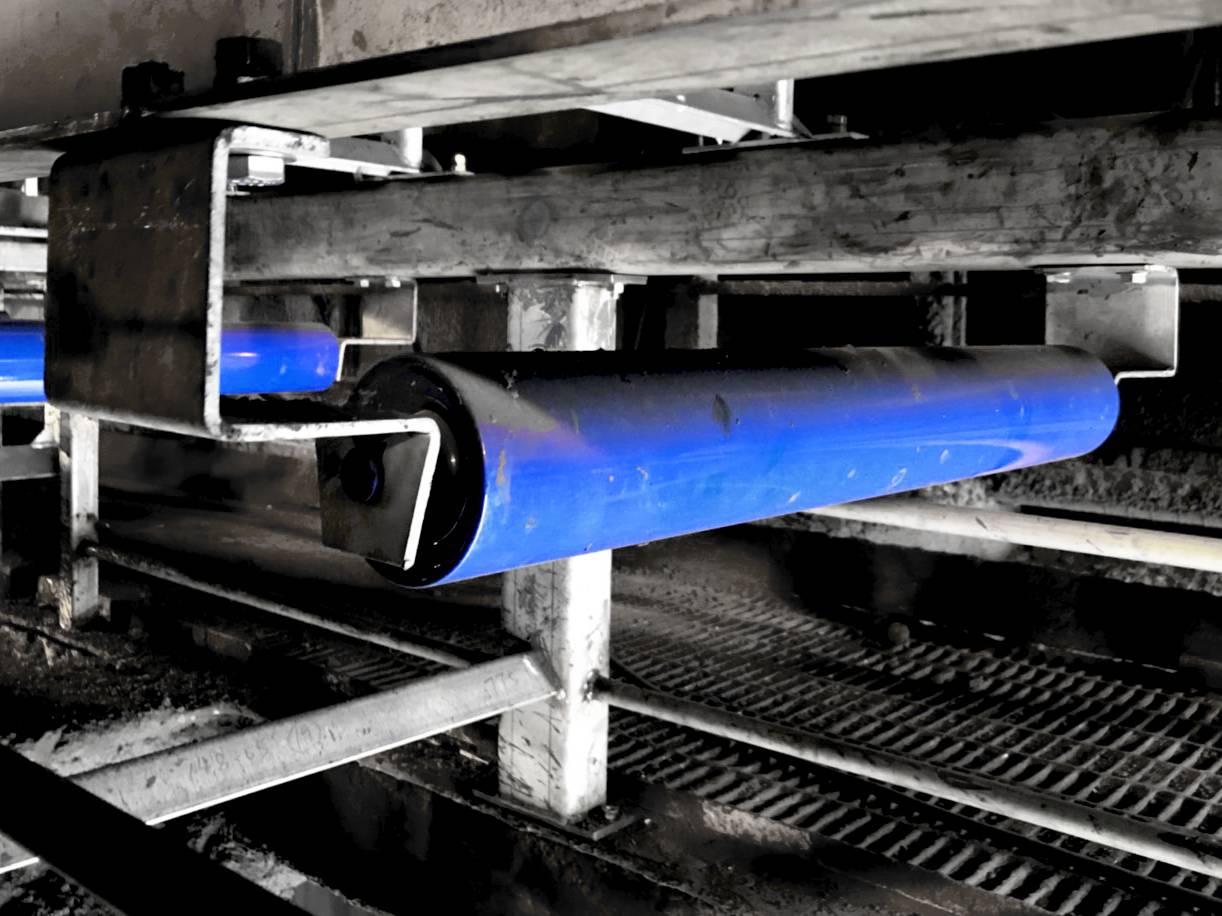

型式：JRR-C（上圖） / JRR（下圖）

支撐皮帶的回程運輸，安裝時需留意有無皮帶偏移，否則會造成皮帶與托架或輸送機架構碰觸導致受損

特性 / 優點

HDPE管或鋼管

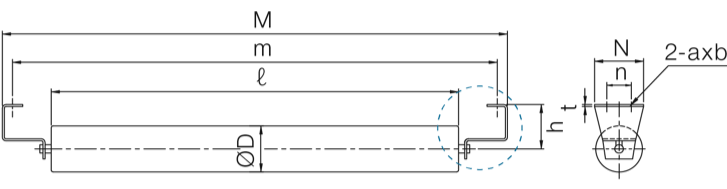

規格表 – JRR-C

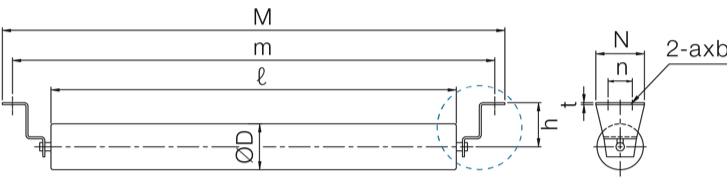

規格表 – JRR

快速瀏覽

安裝位置	回程端
皮帶寬	400~2000mm [16"~78"]

支撐皮帶的回行運轉

JRR-C型式能避免皮帶行進損壞設備

HDPE管特性

具備塑膠押出機整套設備
鋼管重量的50%
節省運輸費用且搬運安全性提高
運轉噪音低
摩擦係數極低
耐化學性
不傷皮帶
適用於潮濕環境
無毒HDPE管

鋼管特性

為重負荷設計
粉體塗裝鋼管滾輪
防鏽防腐蝕

Unit:mm [in]

Model	BW	ØD	ℓ	m	M	n	N	h	t	axb
JRR-C-040	400 [16]	89.1	460	640	690	60	130	110	4.5	15X25
JRR-C-045	450 [18]	89.1	510	690	740	60	130	110	4.5	15X25
JRR-C-050	500 [20]	89.1	560	740	790	60	130	110	4.5	15X25
JRR-C-060	600 [24]	89.1	660	840	890	60	130	110	4.5	15X25
JRR-C-075	750 [30]	114.3	850	1040	1090	60	130	110	4.5	15X25
JRR-C-090	900 [36]	114.3	1000	1190	1240	60	130	110	4.5	15X25
JRR-C-105	1050 [42]	139.8	1150	1340	1390	100	170	130	6	15X25
JRR-C-120	1200 [48]	139.8	1300	1490	1540	100	170	130	6	15X25
JRR-C-140	1400 [54]	165.2	1530	1730	1790	120	180	160	9	19X29
JRR-C-160	1600 [63]	165.2	1730	1930	1990	120	180	160	9	19X29
JRR-C-180	1800 [72]	165.2	2000	2220	2280	120	190	160	9	19X29
JRR-C-200	2000 [78]	165.2	2200	2420	2480	120	190	160	9	19X29

Unit:mm[in]

Model	BW	ØD	ℓ	m	M	n	N	h	t	axb
JRR-040	400 [16]	89.1	460	640	700	60	120	110	4.5	14X30
JRR-045	450 [18]	89.1	510	690	750	60	120	110	4.5	14X30
JRR-050	500 [20]	89.1	560	740	800	60	120	110	4.5	14X30
JRR-060	600 [24]	89.1	660	840	900	60	120	110	4.5	14X30
JRR-075	750 [30]	114.3	850	1040	1100	60	120	110	4.5	14X30
JRR-090	900 [36]	114.3	1000	1190	1250	60	120	110	4.5	14X30
JRR-105	1050 [42]	139.8	1150	1340	1390	100	170	130	6	14X30
JRR-120	1200 [48]	139.8	1300	1490	1540	100	170	130	6	14X30
JRR-140	1400 [54]	165.2	1530	1730	1790	120	200	160	9	18X30
JRR-160	1600 [63]	165.2	1730	1930	1990	120	200	160	9	18X30
JRR-180	1800 [72]	165.2	2000	2220	2280	120	200	160	9	18X30
JRR-200	2000 [78]	165.2	2200	2420	2480	120	200	160	9	18X30
