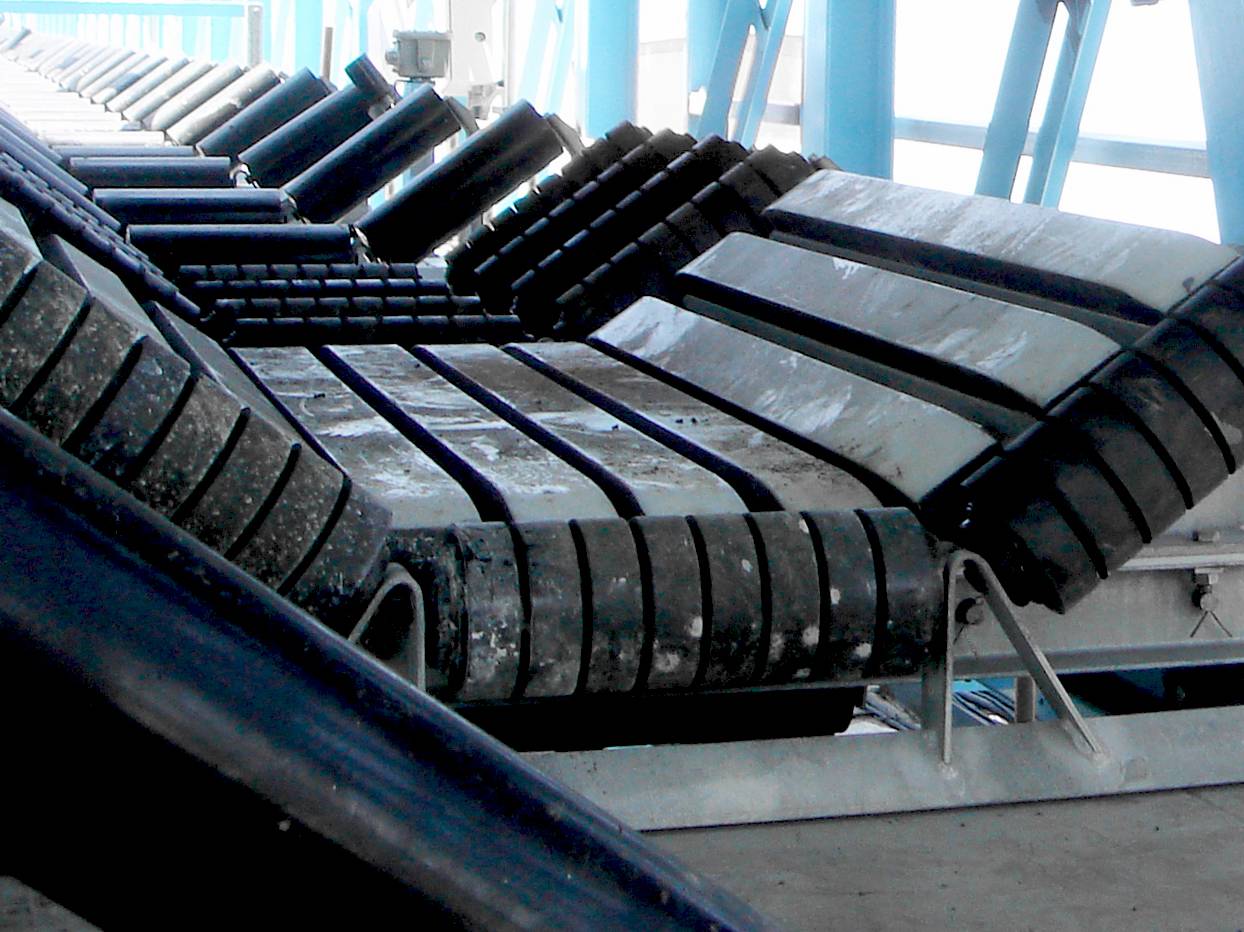

緩衝床

型號:JIMS/JIMB

駿維的緩衝床可吸收從高處掉落皮帶的衝擊力，可避免皮帶與設備受損能防止滾輪維修的費用和滾輪損壞。

緩衝床是用來支撐皮帶於轉運點處，防止落料衝擊導致皮帶受損且減少落料損粍，不僅是簡單的方式且成本非常低，就能達到延長皮帶如輸送系統的使用年限。緩衝床無軸承故無需潤滑油，也不需要彎曲機架，意味著此產品是很安全的，且維修費用非常低

特性/優點

緩衝床使用前後比較表

規格 – JIMS

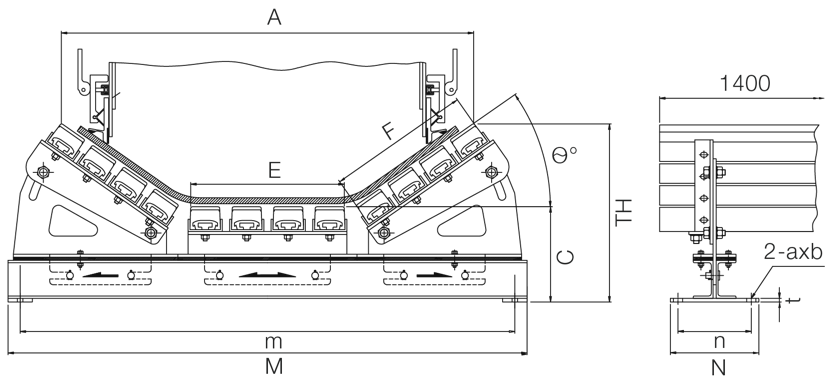

規格 – JIMB

快速瀏覽

皮帶寬度	600~2000mm [24"~78"]
可調整角度	20°/30°/35°/45°

改善粉塵和物料外溢

減少皮帶跳動及衝擊力
可服貼皮帶底側，兩側傾斜角度可調整

減少停機時間

緩衝床兩側設計為可分離式，可輕易安全更換，無需移動皮帶
使用螺栓與緩衝床架連結在一起，更換緩衝條時無需移動皮帶，可就地更換

不傷皮帶

緩衝條由UHMW、SBR橡膠、鋁底座組合而成，特性如下
1. UHMW:表面非常光滑
2. SBR橡膠:減緩落料衝擊力
3. 鋁底座:可吸收重複性的落料衝擊

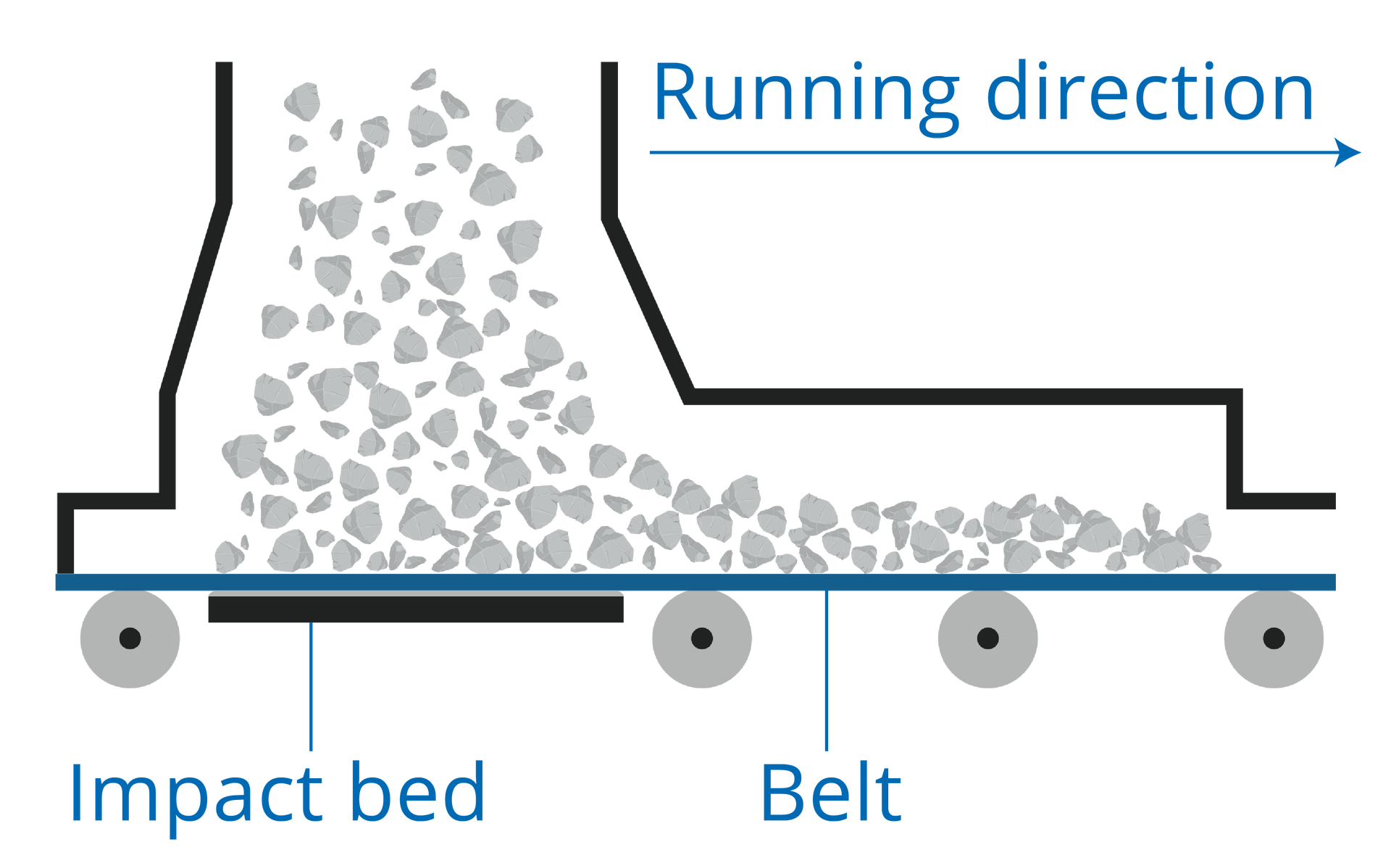

在轉運點處，將轉送方式從緩衝滾輪的轉動，改為緩衝床的滑動，靠著緩衝座的支撐來減少落料對受料皮帶的負荷及衝擊，可防止皮帶變形或跳動的情形，若再搭配專利雙層複合防溢裙板，更可有效防止粉塵外揚，達到改善環境污染的目的。

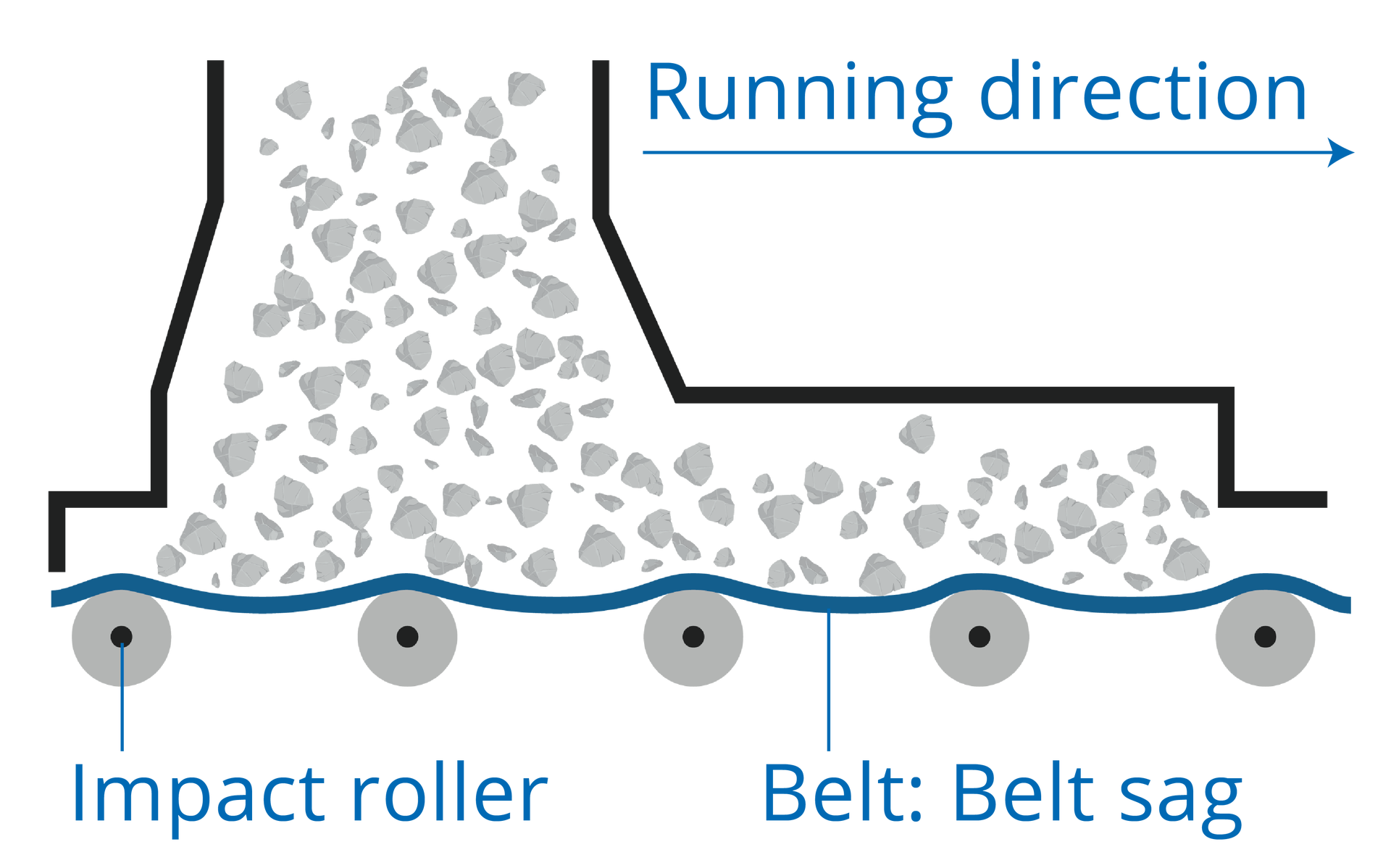

運送方式: 轉動 (X)	運送方式: 滑動 (O)

皮帶跳動容易發生	很少發生
原料溢料/粉塵污染易發生	不容易發生
勞務清理費用容易溢料，清潔成本增加	低
維修費用高	低

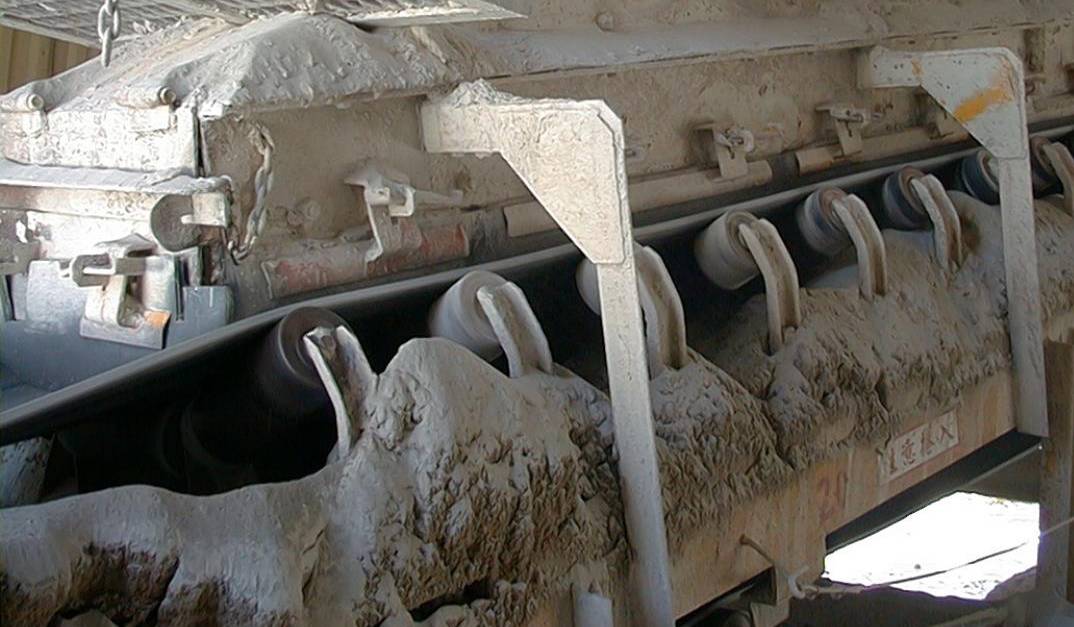

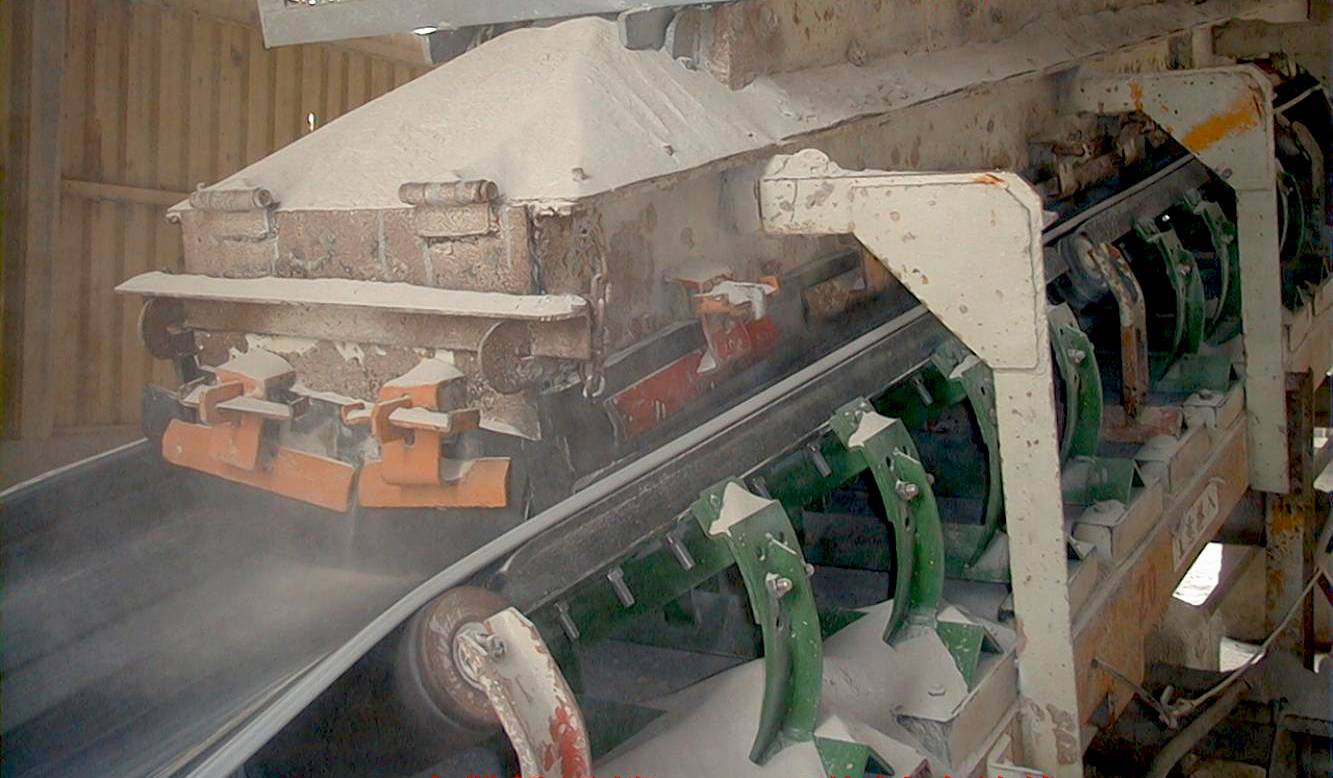

如果沒有緩衝床，皮帶振動會導致嚴重的溢出和高昂的清理成本。	有了緩衝床，材料溢出的改善減少了維護費用和停機時間。

Unit:mm[in]

			θ=20°		θ=30°		θ=35°		θ=45°
Model	BW	A	TH	A	TH	A	TH	A	TH	M	m	h	t	N	n	axb	E	F	Bar Req.
JIMS-060	600 [24]	663	252	621	286	–	–	–	–	890	840	140	6	200	150	14x30	210	190	4
JIMS-075	750 [30]	813	292	759	334	730	354	657	389	1090	1040	140	6	210	160	14x30	265	295	4
JIMS-090	900 [36]	957	309	895	359	862	383	778	424	1240	1190	150	6	210	160	14x30	315	325	6
JIMS-105	1050 [42]	1113	371	1040	429	1008	457	908	505	1390	1340	180	6	230	180	14x30	370	350	6
JIMS-120	1200 [48]	1257	388	1176	454	1140	486	1029	540	1540	1490	180	6	230	180	14x30	420	350	6
JIMS-140	1400 [54]	1478	497	1382	575	1344	613	1224	680	1790	1730	250	9	330	280	18x30	500	490	8
JIMS-160	1600 [63]	1709	524	1601	615	1555	659	1417	736	1990	1930	250	9	330	280	18x30	580	500	8
JIMS-180	1800 [72]	1910	578	1792	680	1735	729	1592	817	2280	2220	280	12	330	290	18x30	650	620	10
JIMS-200	2000 [78]	2124	606	2010	720	1946	828	1785	874	2480	2420	280	12	330	280	18x30	730	620	10

Unit:mm[in]

			θ=20°		θ=30°		θ=35°		θ=45°
Model	BW	A	TH	A	TH	A	TH	A	TH	M	m	C	t	N	n	axb	E	F	Bar Req.
JIMB-060	600 [24]	663	252	621	286	–	–	–	–	890	840	175	6	200	150	14x30	225	225	6
JIMB-075	750 [30]	813	292	759	334	730	354	–	–	1090	1040	198	6	210	160	14x30	240	240	6
JIMB-090	900 [36]	957	309	895	359	862	383	–	–	1240	1190	198	6	210	160	14x30	350	240	7
JIMB-105	1050 [42]	1113	371	1040	429	1008	457	–	–	1390	1340	240	6	230	180	14x30	350	350	9
JIMB-120	1200 [48]	1257	388	1176	454	1140	486	–	–	1540	1490	240	6	230	180	14x30	475	350	10
JIMB-140	1400 [54]	1478	497	1382	575	1344	613	1224	680	1790	1730	323	9	230	180	18x30	490	490	12
JIMB-160	1600 [63]	1709	524	1601	615	1555	659	1417	736	1990	1930	323	9	230	180	18x30	600	500	13
JIMB-180	1800 [72]	1910	578	1792	680	1735	729	1592	817	2280	2220	353	12	230	180	18x30	640	620	15
JIMB-200	2000 [78]	2124	606	2010	720	1946	828	1785	874	2480	2420	353	12	230	180	18x30	750	620	16
